一、工藝介紹
首先，對該項目所包括的構筑物進行加蓋密封，保證產生的廢氣不外散，減少?gòu)U氣的無組織排放。為進一步保證收集效果，密閉空間在引風機的抽吸作用下，始終保持內部空間的微負壓狀態，密封空間內部廢氣經過單獨的收集管道。
1、廢氣首先經過堿洗滌塔對廢氣進行預處理，脫除廢氣中酸性氣體同時起到除油等污染物質。
2、然后進入加濕洗滌塔，起到對廢氣濕潤及調節酸堿的意義。
3、預處理后的廢氣進行生物濾床，生物濾床設置預洗滌區用于調整后端生物濾床的PH同時消除前段系統加藥造成的污染。生物段采用復合型填料，增加停留時間、接觸面積。同時配有生物菌投加系統，培養特種菌進行深度處理。

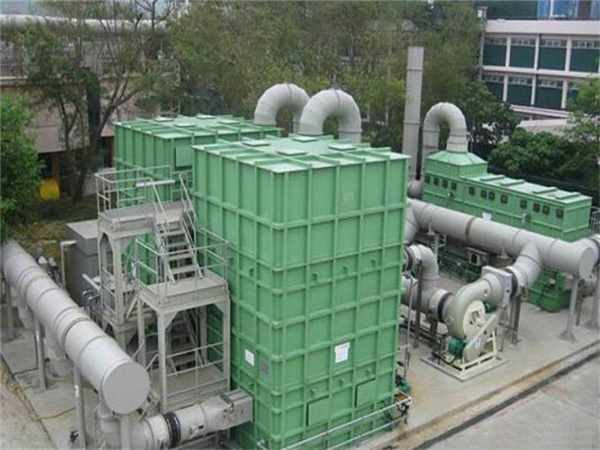

生物除臭設備及生物除臭濾池
二、處理單元詳細介紹

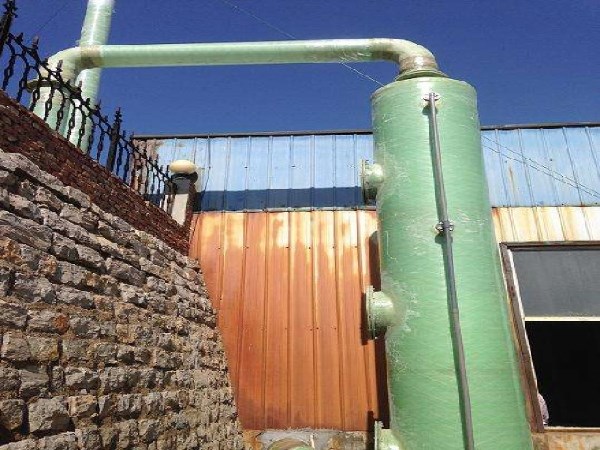

1、堿/水吸收塔
高效霧化水吸收塔裝置是我公司研究開發的新一代廢氣凈化設備，本系列設備采用液相介質凈化氣體處理的工藝，通過液體直接對凈化氣體進行捕捉和吸收，且運行能耗低，結構簡單。本系列設備是目前國內化工機械、電子、冶金、醫藥等行業廢氣處理的最新穎、最理想凈化設備。
逆流式霧化堿噴淋塔設備主要分為循環水箱、填料層、噴淋層及除霧層，利用水氣逆向接觸，廢氣中污染物質被循環水液捕捉，從而達到去除污染物質的效果，且根據實際需要水箱可添加所需藥劑。
2、工藝特點：
結構簡單，占地面積小。
運轉安全，避免了易燃、易爆事件的發生。
反應速度快，處理效果好，廢氣停留時間短。
啟動、停止十分快速，即開即用，不受廢氣量波動的影響。
反應過程只用電、藥劑和自來水，運行費用低。
堿洗塔裝置原理、結構設計與水吸收塔相同，區別在于配有堿液自動加藥系統，其內部循環液采用堿性循環液，由pH儀表監控內部循環酸堿度，依據自控設定自動添加堿液，減少藥劑無必要損耗，避免高濃度堿液循環運行產生結晶等問題。
生物除臭設備及生物除臭濾池
3、設備參數：
型號：LC-PLT-10
處理氣量：10000Nm3/h
設備尺寸：Φ2.0*6.2m；
整體材質：FRP，內襯乙烯基901樹脂
數量：2臺
配套：外循環水箱2個，PH探頭一套，循環泵4臺
堿液自動加藥罐1套
三、生物濾床控制
生物除臭設備及生物除臭濾池系統設計采用全自動運行設計，各處理段主要參數設計及連鎖控制如下：
本次設計采用西門子PLC自控系統，配備10存觸摸屏。屏幕動態顯示畫面，設備內各控制參數清洗可見，可實現畫面操作。
1、生物箱PH檢測自動調整系統：
當生物箱填料內PH檢測出現異常（一般以酸性現象為主），系統自動開啟堿/酸加藥泵，將預洗滌區內循環水PH調整至所需范圍，通過噴淋的方式進入生物濾保證生物濾床的穩定工作。
2、溫度檢測系統
生物濾床內預洗滌系統內水溫保持相對很定，當檢測到溫度過低時開啟加熱系統加熱預洗滌水用于提升廢氣進氣溫度。
3、濕度檢測
生物濾床正常運行應保持足夠的濕度，本次設計在線濕度檢測儀用于控制箱體內生物床濕度，當濕度過低時，系統自動開啟加濕噴淋泵進行在線噴淋。達到設計濕度時自動關閉。
4、營養液菌種投加
營養液或菌種初次投加時采用人孔大量投加，在后續運行時當廢氣停氣或檢修時投加系統輸入自動模式，可實現在線自動定時投加，用于維持微生物生存。
5、風機變頻控制
風機配備變頻電機，風量調節范圍為0-50HZ，方便后期調試及運行需求。
6、引風機設置要求
1）吸風機為側吸式離心通風機，臥式安裝，與電機置于同一機座。殼體和葉輪材料采用玻璃鋼。
2）風壓在最大抽氣量的條件下，具有高于系統壓力損失15%的余量。
3）軸與殼體貫通處無氣體泄漏。
4）在快速運轉條件下，氣體流量可調，調節范圍可由100%降至70%。
5）防護等級IP55、電流380V、3相、50Hz，F(xiàn)級絕緣，B級溫升。
6）風機進風閥門（如有）采用法蘭連接，相互之間有足夠的距離，便于閥門之間的管道安裝及設備的維修和裝拆。
生物除臭設備及生物除臭濾池
7、污水站風機：
材質：玻璃鋼
工作溫度：≤80℃
風量：10000m3/h
風壓：3500pa
設備安裝位置
設備占地約30*3.0m，暫考慮設備擺放位置處于調節池、格柵西側空地。
